รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | เพาเวอร์ (W): | 7.5kW |
|---|---|---|---|
| ความเร็วแกน: | 8000 รอบต่อนาที | เรียวแกน: | BT40 |
| การประกัน: | 12 เดือน | ความแม่นยำของตำแหน่ง: | 0.008 มม. |
| ขนาดโต๊ะ: | 1050x500mm | โหลดตาราง: | 600KG |
| สี: | ยินดีต้อนรับกำหนดเอง | ประเภทเครื่อง: | ศูนย์เครื่องจักรแนวตั้ง |
| ประเภท: | แนวตั้ง | ใบสมัคร: | การตัดเฉือนแม่พิมพ์ |
| แสงสูง: | BT40 เครื่องกัดซีเอ็นซีแนวตั้งแกนหมุน,เครื่องกัดซีเอ็นซีแนวตั้ง 8000 รอบต่อนาที,ศูนย์เครื่องจักรแนวตั้ง 7.5kw |
||
คุณภาพมีเสถียรภาพ ประสิทธิภาพสูง
ผลิตภัณฑ์ชุดศูนย์ประมวลผลพิเศษการประมวลผลแม่พิมพ์มีความแข็งแกร่งสูง ความแม่นยำสูง ความน่าเชื่อถือสูง ลักษณะแรงบิดขนาดใหญ่เหมาะสำหรับรถยนต์, รถจักรยานยนต์, การบินและอวกาศ, เครื่องกล, ไฟฟ้า, เครื่องมือวัดและอุตสาหกรรมอื่น ๆ ของวาล์ว, CAM, รูปร่างที่ซับซ้อนของพื้นผิวของแบบจำลองและช่องและชิ้นส่วนที่ซับซ้อนเช่นการประมวลผลและแม่พิมพ์โลหะ, การแปรรูปแม่พิมพ์พลาสติก
1. การหล่อตัวเครื่องทำจากเหล็กหล่อ Meehana (ทรายเรซิน 250, Ø300) และใช้คอมพิวเตอร์ด้วยวิธีการวิเคราะห์ไฟไนต์เอลิเมนต์ความแข็งแรงของโครงสร้างที่เหมาะสมและการจับคู่ของซี่โครงเสริมแรงทั้งหมดถูกปรับอุณหภูมิ เพื่อให้เครื่องมีความแข็งแกร่งและคุณภาพคงทนสูงเครื่องมีความแข็งแกร่งสูง ความแข็งแรงสูง และความแม่นยำในการวางตำแหน่งทางเรขาคณิตที่ยอดเยี่ยม
2. รางเลื่อนรูปสี่เหลี่ยมผืนผ้าและความแข็งในการดับ (≥ 50HRC) ถูกนำมาใช้สำหรับรางนำทาง
3. Polytetrafluoroethylene (PTFE) ที่เคลือบด้วยพื้นผิวรางนำทางมีข้อดีของค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทนต่อการสึกหรอได้ดี ลดการสั่นสะเทือนและเสียงรบกวน ใช้งานได้ดี ฯลฯ สามารถรักษาความถูกต้องของรางนำได้เป็นเวลานานโดยใช้ ชิ้นส่วนที่เคลื่อนไหวจะไม่สั่นด้วยความเร็วสูงและการตัดที่หนักหน่วง และห้ามคลานที่อัตราป้อนความเร็วต่ำ
4. ซี่โครงช่วงกว้างกล่อง spondle พื้นผิวเลื่อนยาวป้องกันการสั่นสะเทือนที่แข็งแกร่งและความสามารถในการป้องกันแรงบิดคุณสมบัติเหล่านี้ช่วยให้มั่นใจได้ว่าตัวเครื่องจะไม่เสียรูปภายใต้การตัดอย่างหนัก
5. การออกแบบร่วมกันของที่นั่งน๊อตและเบาะนั่งแบบยาวสามารถหลีกเลี่ยงการเอียงของโต๊ะทำงานที่ส่วนท้ายของสต็อกได้อย่างมีประสิทธิภาพและจะไม่ทำให้เกิดการเสียรูปของโต๊ะทำงานตรวจสอบการดัดโค้งขั้นต่ำของอาน ปรับปรุงความแม่นยำแบบไดนามิกของโต๊ะทำงาน ตรงตามข้อกำหนดของการตัดหนัก และปรับปรุงความแข็งแกร่งในการตัดของเครื่องมือเครื่องจักรอย่างมากวงแหวนซีลแบริ่งป้องกันไม่ให้ของเหลวไหลเข้าแบริ่ง ปกป้องแบริ่งได้อย่างมีประสิทธิภาพและยืดอายุการใช้งาน
ข้อมูลจำเพาะ

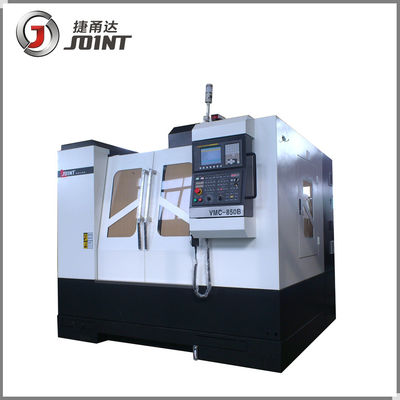

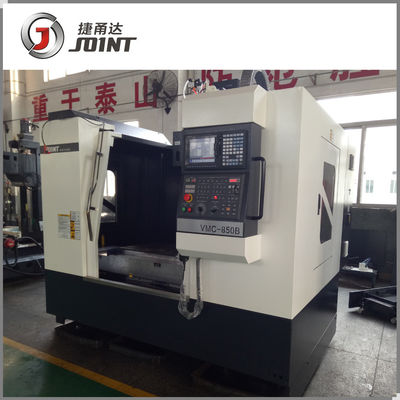

| รุ่น | VMC-850B | ||
| ขนาดโต๊ะ | มม | 1050*500 | |
| การท่องเที่ยว | ลองจิจูด (X) | มม | 800 |
| ข้าม (Y) | มม | 500 | |
| แนวตั้ง (Z) | มม | 550 | |
| ระยะห่างระหว่างแกนหมุนกับโต๊ะ | มม | 105-655 | |
| ระยะห่างระหว่างแกนหมุนและคอลัมน์ | มม | 550 | |
| แกนหมุน | ความเร็วในการหมุน | rpm | 8000 |
| เรียว | BT40 | ||
| เครื่องยนต์ | กิโลวัตต์ | 7.5 | |
| โต๊ะทำงาน T slot (No.-Size*Pitch) | มม | 5-18*90 | |
| ให้อาหารอย่างรวดเร็ว | ลองจิจูด (X) | เมตร/นาที | 15 |
| ข้าม (Y) | เมตร/นาที | 15 | |
| แนวตั้ง (Z) | เมตร/นาที | 12 | |
| ฟีดตัด | เมตร/นาที | 8 | |
| ความแม่นยำของตำแหน่ง | มม./ม | 0.008 | |
| นาที.ตั้งหน่วยเคลื่อนย้าย | มม | 0.001 | |
| ขนาด (L*W*H) | มม | 2500*2270*2550 | |
| น้ำหนักสุทธิ | กิโลกรัม | 4800 | |
| แม็กซ์โหลดโต๊ะ | กิโลกรัม | 600 | |
อุปกรณ์มาตรฐาน
1. ระบบควบคุม Mitsubishi/ Fanuc
2. ฝาครอบปิดสนิท Fully
3. ระบบนิวเมติก
4. ระบบหล่อลื่น Anto
5. ระบบหล่อเย็นชิ้นงาน
6. การแลกเปลี่ยนความร้อน
7. น้ำยาหล่อเย็นแกนหมุน
8. วงล้อมือ
9. อินเทอร์เฟซ RS232
10. ไฟเตือน
11. ไฟทำงาน
12. ปกคู่มือ Guide
13. เอกสารทางเทคนิค
14. คู่มือการใช้งาน
