รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดโต๊ะทำงาน: | 1000*550mm | การเคลื่อนที่ของแกน X/Y/Z: | 800/540/550mm |
|---|---|---|---|
| ระยะห่างจากแกนหมุนและโต๊ะ: | 95-645mm | ระยะห่างระหว่างแกนกลางกับเสา: | 570mm |
| ความเร็วในการหมุนแกน: | 1000/12000/18000 รอบต่อนาที | มอเตอร์แกนหมุน: | 7.5KW |
| รางสามแกน: | ลูกกลิ้งลีนาร์ไกด์เวย์ | เรียวแกน/เส้นผ่านศูนย์กลาง: | BT40-140/BT40-150/HSKA63-150 |
บทนำ:

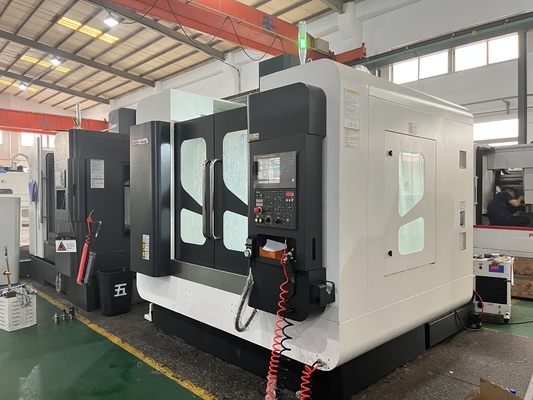

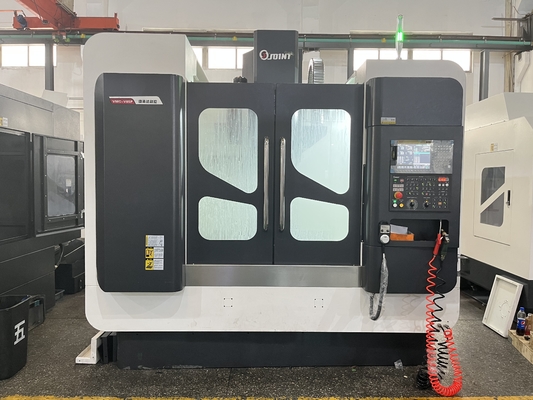

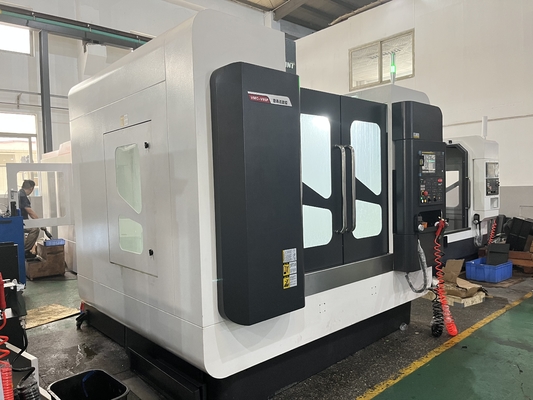

VMC-V85P เป็นรุ่นที่ดีที่สุดของเรา ซึ่งเหมาะสำหรับการแปรรูปแม่พิมพ์และชิ้นส่วนความเร็วสูงและความแม่นยำสูงการออกแบบลำตัวที่ปรับให้เหมาะสมนั้นมีประโยชน์มากกว่าในด้านประสิทธิภาพในการประมวลผลชิ้นส่วนและความแม่นยำในการประมวลผลเส้นโค้งของแม่พิมพ์และความสะอาดสามารถใช้กันอย่างแพร่หลายในผลิตภัณฑ์ 3C, ชิ้นส่วนเครื่องบินอัตโนมัติพิเศษอัตโนมัติ, อิเล็กทรอนิกส์, เครื่องจักร, ยานยนต์, กระบวนการทางการแพทย์และสาขาอื่น ๆ ของการประมวลผลผลิตภัณฑ์ที่มีความแม่นยำสูง
ลักษณะสินค้า:
1.โดยใช้ซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์และเทคโนโลยีตรวจจับแรงสั่นสะเทือนเพื่อทดสอบการออกแบบโครงสร้างลำตัวซ้ำแล้วซ้ำอีก โดยแสดงให้เห็นว่า V85P มีลักษณะป้องกันการเสียรูปที่มีความเสถียรสูง ทำให้มั่นใจได้ถึงความแข็งแกร่งของเครื่องจักรทั้งหมด และการสั่นสะเทือนเมื่อประมวลผลด้วยความเร็วสูง
2.ฐานกว้างพิเศษ, แกน X กว้างกว่า V85 0.39 ม. ซึ่งปรับปรุงความเสถียรของเครื่องจักรในระดับและความราบรื่นในการเคลื่อนไหว
3. แกนสามแกนใช้รางลูกกลิ้งเชิงเส้นที่มีความแข็งแรงสูงและมีความแข็งแรงสูงความกว้างของแกน X/Y/Z คือ 45 มม., เพิ่มประสิทธิภาพการตัดของเครื่องจักร
4. ไม่มีการออกแบบถ่วงน้ำหนักของค้อน แกน Z เพิ่มอัตรามอเตอร์เพื่อปรับปรุงการตอบสนองของแกน Z
5.คอลัมน์สแปมขนาดใหญ่(กว้างกว่า V85 260 มม.) เพิ่มทิศทางแนวตั้งขวาและซ้ายบนการออกแบบแพลตฟอร์มแม็กกาซีนเครื่องมือถูกติดตั้งในแนวนอนบนแท่นด้านซ้าย หลีกเลี่ยงการเปลี่ยนรูปแบบคอลัมน์ที่เกิดจากแม็กกาซีนเครื่องมือที่ติดตั้งด้านข้างคอลัมน์ใช้การออกแบบรูปแฉกแนวตั้งขนาดใหญ่และโครงสร้างเอ็นโดลูเมนแบบไขว้เพื่อให้เป็นไปตามแกน Z การเคลื่อนที่ด้วยความเร็วสูงและความต้องการความแข็งแกร่งในการหมุนของแกนหมุนด้วยความเร็วสูง ซึ่งทำให้แน่ใจว่าค่าสัมประสิทธิ์การเปลี่ยนรูปโดยรวมของคอลัมน์และการสั่นสะเทือนของเครื่องมือเครื่องจะลดลงเหลือ ขั้นต่ำ
6.การออกแบบเสริมกล่องแกนลดการสั่นสะท้านเมื่อสปินเดิลหมุนด้วยความเร็วสูง และปรับปรุงความสามารถในการตัดของเครื่องจักร
7.ระยะพิทช์บอลสกรู V85P คือ 10ขนาดเล็กกว่ารุ่นอื่นๆ ด้วยการลดช่องว่างของบอลสกรูเพื่อเพิ่มความแม่นยำในการประมวลผล
ผลิตภัณฑ์ลำตัว:
ฐานกว้างพิเศษ
รางเชิงเส้นลูกกลิ้งความแข็งสูง
คอลัมน์ช่วงยาวของ Spinde Box เสริมแรง
ไม่มีการออกแบบที่มีน้ำหนักเกินของค้อน
อุปกรณ์เสริมมาตรฐาน:
| 1. ระบบควบคุม Mitsubishi/ Fanuc พร้อมฟังก์ชั่น AICC2 2. ฝาปิดสนิท 3. ระบบนิวเมติก 4. ระบบหล่อลื่น Anto 5. ระบบหล่อเย็นชิ้นงาน 6. การแลกเปลี่ยนความร้อน 7. ปืนลม 8. ปืนฉีดน้ำ 9. น้ำยาหล่อเย็นแกนหมุน 10 สะบัดหลัง 11. วงล้อมือ 12. อินเทอร์เฟซ RS232 13. ไฟน่ากลัว 14. ไฟทำงาน 15. ปกคู่มือ 16. เอกสารทางเทคนิค 17. คู่มือการใช้งาน 18. สายพานลำเลียงแบบโซ่ 19. เครื่องทำความเย็นแกนหมุน 20. เครื่องแลกเปลี่ยนความร้อน 21. นิตยสารเครื่องมือ 24T |
อุปกรณ์เสริม: 2. 5 แกน |
ภาพรวม:
