รายละเอียดสินค้า:
การชำระเงิน:
|
| แกน X เคลื่อนที่: | 1100mm | แกน Y เคลื่อนที่: | 600 มม. |
|---|---|---|---|
| การเดินทางในแกน Z: | 750mm | รับน้ำหนักสูงสุด: | 1000 กิโลกรัม |
| ความเร็วในการหมุนแกนหมุน: | 40-8000rpm | ความแม่นยำของตำแหน่ง: | 0.01 / 0.008 / 0.008 |
| ฟีดอย่างรวดเร็ว: | 30/30/18 เมตร / นาที | ประเภทผู้ถือ: | BT40 |
| แสงสูง: | vmc เครื่องกัดซีเอ็นซี,เครื่องปั้นซีเอ็นซี |
||

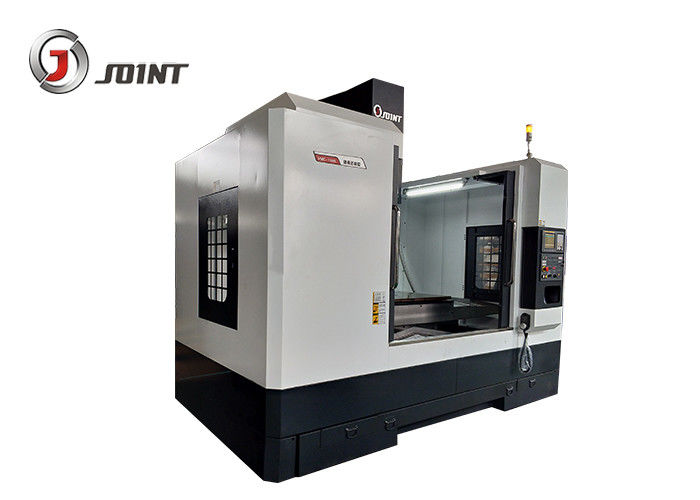

เครื่องซีเอ็นซีแนวแกนเดินทางขนาด 1100mm สำหรับการประมวลผลชิ้นส่วน 20KVA พลังงาน
คุณสมบัติของสินค้า:
1. ด้วยความเร็วสูงความแม่นยำและความแข็งแกร่งรวมถึงระบบแกนหมุนที่เพิ่มขึ้นอย่างต่อเนื่อง
2. จาระบีหล่อลื่นเกรดซูเปอร์เกรดสำหรับตลับลูกปืนแกนหมุนช่วยให้มั่นใจว่ามีอายุการใช้งานนาน
3. รูแกนหมุนพร้อมอุปกรณ์เป่าลมสำหรับทำความสะอาด
4. แกน X, Y และ Z ที่มีความต้านทานต่อการสั่นสะเทือนและแรงกระแทกที่ดีเหมาะสำหรับการตัดชิ้นงานที่หนักเสร็จและการกลึงหยาบ
ระบบระบายความร้อนชิ้นงานที่เพียงพอ
.
ข้อได้เปรียบหลัก:
1. แกน X นำมาใช้กับโครงสร้างการเคลื่อนไหวแบบสไลเดอร์ทั้งหมดซึ่งรับประกันความแม่นยำของแกน X และความแข็งแกร่งในการขึ้นรูป แกน Z เป็น guideway ยากมันยังให้ความแม่นยำและความแข็งแกร่ง
2. ไต้หวันแกนความเร็วสูง 8000 รอบต่อนาที
3. นิตยสารประเภทเครื่องมือไต้หวันแผ่นดิสก์ความสามารถในการเป็น 24 เครื่องมือ (ไม่จำเป็น) เครื่องมือเปลี่ยนแขนกลด้วยการกระทำที่เชื่อถือได้และรวดเร็ว
4. ระบบระบายความร้อนนำการไหลของมวลและปั๊มน้ำยกสูงซึ่งรับประกันความเย็นเพียงพอในสภาพการตัดความเร็วสูง

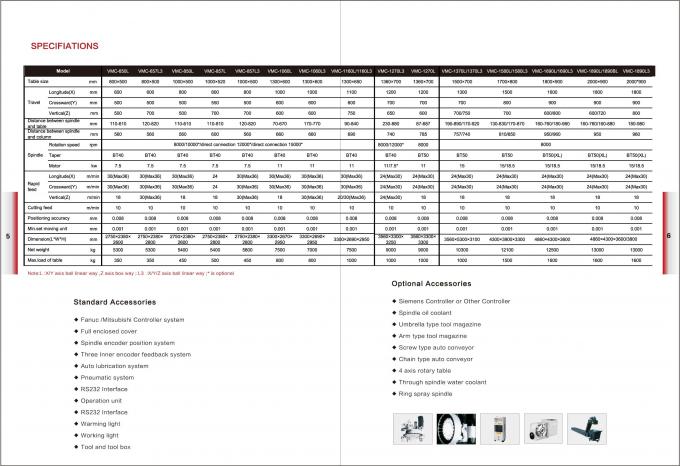

ข้อมูลจำเพาะของ Vertical machine center VMC1160L
| แบบ | หน่วย | VMC-1160L | ||
| การท่องเที่ยว | แกน X | มิลลิเมตร | 1100 | |
| แกน Y | มิลลิเมตร | 600 | ||
| แกน Z | มิลลิเมตร | 750 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 110-860 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 1300 * 650 | |
| แม็กซ์ โหลดของตาราง | กิโลกรัม | 1000 | ||
| T slot | ชิ้นมมมม | 5-18-122 | ||
| ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0.01 / 0.008 / 0.008 | |
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,008 / 0,006 / 0,006 | |
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 8000 | |
| แกนเรียว | BT40 | |||
| เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ150 | ||
| หมุดย้ำรุ่น | BT40 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 30/30/18 | |
| ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 10 | |
| นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 20 |
| เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 100/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 180 | ||
| ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
| เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 80/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 150 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 20 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 7500 | ||
| มิติ | มิลลิเมตร | 3300 * 2800 * 2950 | ||
อุปกรณ์มาตรฐาน:
ระบบควบคุม Fanuc / Mitsubishi
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
ไฟทำงาน
กล่องเครื่องมือและเครื่องมือ
อุปกรณ์เสริม:
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
