รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดของตาราง: | 1300 * 650mm | การท่องเที่ยว: | 1100 * 600 * 750mm |
|---|---|---|---|
| ระยะห่างระหว่างแกนหมุนและโต๊ะ: | 110-860mm | T-Slot: | 5-18-122 |
| แรงบิดสูงสุด Spindle: | 52.5NM | แรงบิด 3 แกน: | 20nm |
| กำลังการผลิตไฟฟ้ารวม: | 20KVA | น้ำหนัก: | 7500kg |
| แสงสูง: | vmc เครื่องกัดซีเอ็นซี,เครื่องปั้นซีเอ็นซี |
||

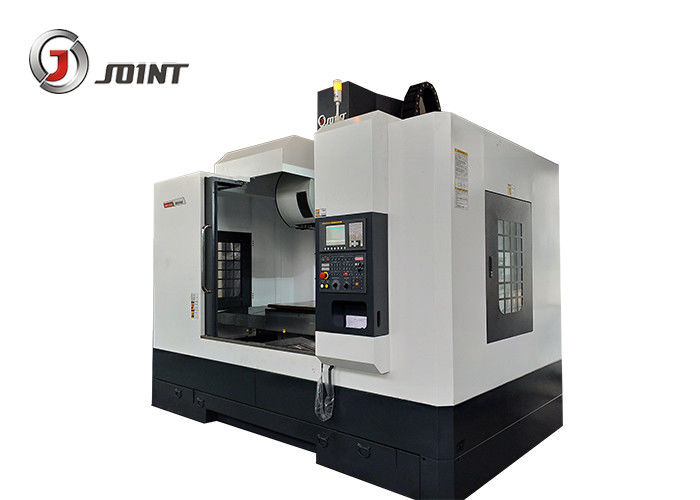

เครื่องซีเอ็นซีแนวแกนเดินทางขนาด 1100mm สำหรับการประมวลผลชิ้นส่วน 20KVA พลังงาน
คุณสมบัติของสินค้า:

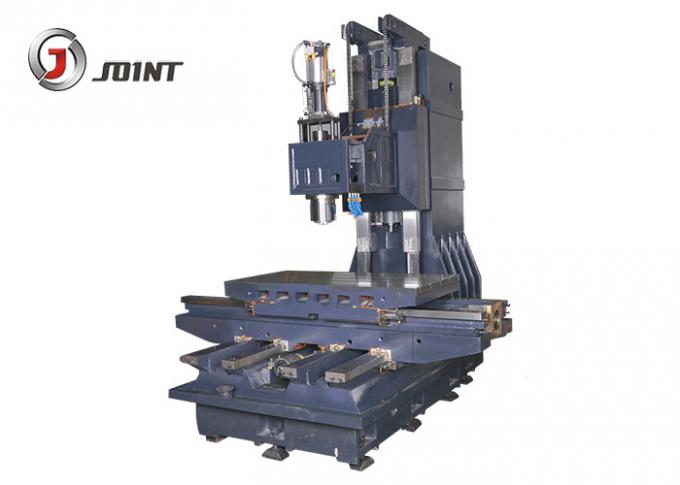

1. ฐานเลื่อนบล็อกม้านั่งทำงานคอลัมน์แนวตั้งกล่องแกนและชิ้นส่วนพื้นฐานหลักอื่น ๆ นำเหล็กหล่อคุณภาพสูง
2. คู่มือรถไฟของ X, Z, แกน Y เป็นคู่มือพลาสติกสี่เหลี่ยม, ความเร็วที่รวดเร็ว, กำจัดการคืบเป็นระยะ, ความแข็งแกร่งสูง, แรงเสียดทานต่ำ, เสียงรบกวนต่ำ, อุณหภูมิต่ำเพิ่มขึ้น
3. แกน Z จับคู่กับถ่วงเพื่อรักษาสมดุลซึ่งทำให้กล่องแกนทำงานได้อย่างราบรื่นและมีเสถียรภาพ
4. ฟีดของ X, Y, Z นำมาใช้กับสกรูลูกตะกั่วขนาดใหญ่ที่มีสกรูคู่พร้อมน็อตคู่จึงมีความเร็วในการป้อนสูง
5. หน่วยแกนคือความเร็วสูง, ความแม่นยำสูง, ความแข็งแกร่งสูง, ที่มีความจุโหลดขนาดใหญ่ของแกนและรัศมี
6. คู่มือรถไฟและบอลสกรูของแกน X, Y, Z ยากทั้งหมดใช้อุปกรณ์ป้องกันเพื่อให้แน่ใจว่าสกรูและคู่มือมีความสะอาดและถูกต้อง
7. การป้องกันเครื่องมือเครื่องจักรภายนอกของเครื่องมือเครื่องใช้โครงสร้างการป้องกันแบบเต็ม มันคือการดำเนินงานที่สะดวกปลอดภัยและเชื่อถือได้และรูปร่างที่ดี
บริการผลิตภัณฑ์:
1. เปลี่ยนชิ้นส่วนอะไหล่ที่ชำรุดหรือชำรุดเสียค่าใช้จ่ายในระยะเวลารับประกัน
2. บริการตลอด 24 ชั่วโมงสำหรับลูกค้าของเรา
3. วิศวกรต่างประเทศบริการที่มีอยู่, บริการหลังการขายที่มีอยู่ในบางภูมิภาค
4. การดำเนินการอย่างรวดเร็วและตอบคำถามทางเทคนิคตลอดเวลาในทั้งชีวิตของเครื่อง
ข้อมูลจำเพาะของ Vertical machine center VMC1160L
| แบบ | หน่วย | VMC-1160L | ||
| การท่องเที่ยว | แกน X | มิลลิเมตร | 1100 | |
| แกน Y | มิลลิเมตร | 600 | ||
| แกน Z | มิลลิเมตร | 750 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 110-860 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 1300 * 650 | |
| แม็กซ์ โหลดของตาราง | กิโลกรัม | 1000 | ||
| T slot | ชิ้นมมมม | 5-18-122 | ||
| ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0.01 / 0.008 / 0.008 | |
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,008 / 0,006 / 0,006 | |
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 8000 | |
| แกนเรียว | BT40 | |||
| เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ150 | ||
| หมุดย้ำรุ่น | BT40 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 30/30/18 | |
| ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 10 | |
| นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 20 |
| เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 100/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 180 | ||
| ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
| เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 80/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 150 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 20 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 7500 | ||
| มิติ | มิลลิเมตร | 3300 * 2800 * 2950 | ||
อุปกรณ์มาตรฐาน:
ระบบควบคุม Fanuc / Mitsubishi
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
ไฟทำงาน
กล่องเครื่องมือและเครื่องมือ
อุปกรณ์เสริม:
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
