รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดของตาราง: | 800 * 500mm | การท่องเที่ยว: | 600 * 500 * 700mm |
|---|---|---|---|
| ระยะห่างระหว่างแกนหมุนและโต๊ะ: | 120-820mm | ระยะห่างระหว่างแกนและคอลัมน์: | 560mm |
| T สล็อตของตาราง: | 3-18 * 144 | ฟีดอย่างรวดเร็ว: | 30/30/30 เมตร / นาที |
| ฟีดตัดสูงสุด: | 10m / นาที | ความแม่นยำของตำแหน่ง: | 0.008mm / m |
| แสงสูง: | เครื่องกัดคอมพิวเตอร์,เครื่องปั้นซีเอ็นซี |
||

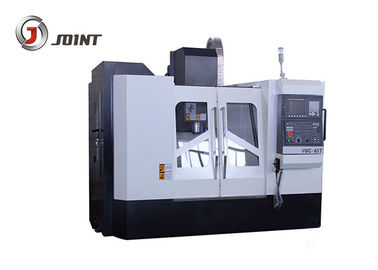

แกน Z เดินทาง 700 มม. CNC แนวตั้งเครื่องป้อนชิ้นส่วนได้อย่างรวดเร็วอย่างรวดเร็ว
รายละเอียดด่วน:
1. โมเดลเชิงเส้นแบบ 3 แกนที่มีประสิทธิภาพสูงและความแข็งแกร่งสูง
2. การเดินทางของแกน Z 657L3 เพิ่มขึ้นเป็น 700 มม. เพื่อตอบสนองกับการประมวลผลชิ้นงานที่ใหญ่ขึ้น
3. BT40 แกนหมุนความเร็วมาตรฐานการหมุน 8000 รอบต่อนาทีพร้อม 10,000 / 12000 รอบต่อนาทีเป็นตัวเลือก
4. ความแข็งแกร่งสูงเครื่องร่างกายสนับสนุนการตัดการประมวลผลที่แข็งแกร่ง
5. ข้อต่อเพลาแบริ่งแกนสกรูบอลสไลเดอร์เชิงเส้นนิตยสารเครื่องมือกระบอกสูบและส่วนอื่น ๆ นำเข้าจากแบรนด์ชั้นนำในประเทศเยอรมนีญี่ปุ่นและไต้หวันเพื่อให้แน่ใจว่ามีคุณภาพสูง
6. รุ่นที่สมบูรณ์ตั้งแต่ 650L ถึง 1890L เหมาะสำหรับการประมวลผลชิ้นส่วนโลหะขนาดเล็กถึงกลาง
แอพลิเคชันสินค้า:
1. สนับสนุนการขุดเจาะกัดคว้านเจาะขยายและกระบวนการกัดแข็งอื่น ๆ
2. เหมาะสำหรับความหลากหลายของการผลิตชุดขนาดกลางและขนาดเล็ก
3. สนับสนุนการประมวลผลของชิ้นส่วนที่ซับซ้อนที่มีความแม่นยำสูง
4. สนับสนุนตารางหมุน 4 แกนเพื่อตอบสนองความต้องการของการประมวลผลชิ้นส่วนพิเศษ
ข้อมูลจำเพาะของ Vertical machine center VMC657L3
| แบบ | หน่วย | VMC-657L3 | ||
| การท่องเที่ยว | แกน X | มิลลิเมตร | 600 | |
| แกน Y | มิลลิเมตร | 500 | ||
| แกน Z | มิลลิเมตร | 700 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 120-820 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 800 * 500 | |
| แม็กซ์ โหลดของตาราง | กิโลกรัม | 350 | ||
| T slot | ชิ้นมมมม | 3-18-144 | ||
| ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0,008 / 0,008 / 0,008 | |
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,005 / 0,005 / 0,005 | |
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 8000 | |
| แกนเรียว | BT40 | |||
| เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ150 | ||
| หมุดย้ำรุ่น | BT40 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 30/30/30 | |
| ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 10 | |
| นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 16 |
| เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 100/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 180 | ||
| ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
| เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 80/200/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 150 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 15 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 5300 | ||
| มิติ | มิลลิเมตร | 2750 * 2380 * 2800 | ||
อุปกรณ์มาตรฐาน:
ระบบควบคุม Fanuc / Mitsubishi
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
ไฟทำงาน
กล่องเครื่องมือและเครื่องมือ
อุปกรณ์เสริม:
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
