รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่องมือกลึงซีเอ็นซีแนวตั้ง V85 | ขนาดของตาราง: | 900 * 450mm |
|---|---|---|---|
| แกน X / Y / Z เคลื่อนที่: | 800/500 / 500mm | ขนาดสกรูบอล: | 3616 |
| ขนาดไกด์: | 35 | ประเภท ATC: | 24 นิตยสารประเภทเครื่องมือแขนเครื่องมือ |
| เวลาเปลี่ยนเครื่องมือ: | 2.5 วินาที | ฟีดอย่างรวดเร็ว: | 48m / นาที |
| แสงสูง: | เครื่อง cnc vmc,เครื่องกัดซีเอ็นซี |
||

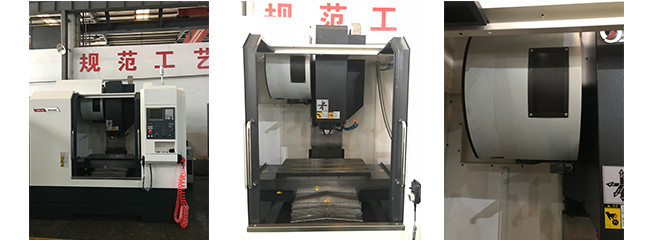

นำเข้า 3616 บอลสกรู 35 เชิงเส้นคู่มือวิธีแนวตั้งเครื่องมือเครื่องจักรกลซีเอ็นซี V85
คุณสมบัติของสินค้า:
1. แกนควบคุม: X, Y, Z ของแกนพิกัดสามแกนและหนึ่งแกน
2. จำนวนแกน: X, Y, Z การเชื่อมโยงสามแกน
3. แผงควบคุมการทำงาน: ฟังก์ชั่นคีย์บอร์ด CNC เต็มรูปแบบ
4. 10000 รอบต่อนาทีสายพานไดรฟ์ไต้หวันแบรนด์แกน 12000/15000 รอบต่อนาทีเป็นตัวเลือก
5. บอลสกรูนำเข้า, คู่มือเชิงเส้น, แบริ่ง, การมีเพศสัมพันธ์ ฯลฯ
ระบบ CNC:
1. การชดเชย: การชดเชยแบคแลชชดเชยความผิดพลาดแบบ Quadrant การชดเชยความยาวเครื่องมือและการชดเชยรัศมีเครื่องมืออุณหภูมิมีความยืดหยุ่นมากขึ้น (ตัวเลือก)
2. ฟังก์ชั่นฟีด: การปรับอัตราการป้อนข้อมูลอัตราการทำอาหารต่อนาทีต่อนาทีต่อการหมุนอัตราการฟีดขีด จำกัด การเร่งความเร็วที่ตั้งโปรแกรมได้
3. ฟังก์ชั่นหลัก: ความเร็วแกน, การตัดฟังก์ชั่นการแทนที่แกน, การวางแนวแกนหยุดเสมือน, การ จำกัด ความเร็ว
4. กระบวนการขุดเจาะกัดและน่าเบื่อของรอบคงที่
การเขียนโปรแกรมขนาดเมตริก / นิ้ว
การเขียนโปรแกรมแบบสมบูรณ์หรือแบบเพิ่มหน่วย
โปรแกรมมาโคร
การเลือกเครื่องบิน
ระบบพิกัดชิ้นงาน Guideway
ข้อมูลจำเพาะของ Vertical machine center V85
| แบบ | หน่วย | V85 | ||
| การท่องเที่ยว | แกน X | มิลลิเมตร | 800 | |
| แกน Y | มิลลิเมตร | 500 | ||
| แกน Z | มิลลิเมตร | 500 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 170-670 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 900 * 450 | |
| แม็กซ์ โหลดของตาราง | กิโลกรัม | 500 | ||
| T slot | ชิ้นมมมม | 3-18-130 | ||
| ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0,006 / 0,006 / 0,006 | |
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,005 / 0,005 / 0,005 | |
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 10000 | |
| แกนเรียว | BT40 | |||
| เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ140 | ||
| หมุดย้ำรุ่น | BT40 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 48/48/48 | |
| ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 15 | |
| นิตยสารเครื่องมือ | ประเภทแขน | ขนาด | เครื่องมือ | 24 |
| เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 2.5s | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 80/250/8 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 150 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 15 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 3800 | ||
| มิติ | มิลลิเมตร | 2350 * 2100 * 2650 | ||
อุปกรณ์มาตรฐาน
ระบบควบคุม Fanuc
แกนหมุน 10,000 รอบต่อนาที
นิตยสารเครื่องมือชนิดแขน 24 ครั้ง
แกนเย็นน้ำมัน
เครื่องแลกเปลี่ยนความร้อน
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
อินเตอร์เฟซ RS232 + แสงทำงาน
กล่องเครื่องมือและเครื่องมือ
