รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางวงสวิงสูงสุดบนเตียง (มม.): | 520mm | ระยะศูนย์: | 750/1000/1500mm |
|---|---|---|---|
| สวิงสูงสุดเหนือสไลด์: | 315mm | แรงบิดสูงสุดของแกนหมุน: | 801(7.5kw) พร้อมกล่องเกียร์ |
| ประเภทจมูกแกน: | A2-8 | เส้นผ่านศูนย์กลางรูแกน: | 82mm |
| รถขน: | 4 ตำแหน่ง/6 ตำแหน่ง ป้อมเครื่องมือไฟฟ้า | อัตรามอเตอร์แกนหมุน: | 7.5kw |
การแนะนำสินค้า:
เครื่องกลึงซีรีส์นี้เหมาะสำหรับการประมวลผลส่วนแกน, โค้ง, เกลียว, cone
และใบหน้าด้านในและด้านนอกของร่างกายที่หมุนได้
รุ่น CKI-6150 และรุ่นข้างต้นสามารถตอบสนองความต้องการในการตัดงานหนักได้
ลักษณะเฉพาะ:
1. แกนหมุนอิสระ ผ่านจอบคือ Ø87mm หรือ Ø105mm
2. มอเตอร์ขับตรงด้วยความเร็วตัวแปร
3. ตัวเลือก: กล่องเกียร์อัตโนมัติ 3 กะ, แรงบิดขนาดใหญ่ (801Nm/7.5kw)
4. โครงสร้างที่ปรับให้เหมาะสม ความแข็งแกร่งสูง ความแม่นยำที่ดีและเสถียรภาพสูงสุด
แผ่นพารามิเตอร์:
| สิ่งของ | หน่วย | แบบอย่าง | ||
| พารามิเตอร์หลัก | เส้นผ่านศูนย์กลางวงสวิงสูงสุดบนเตียง (มม.) | มม | 520 | |
| ระยะศูนย์ | มม | 750/1000/1500 | ||
| วงเลี้ยวสูงสุด | ดิสก์ | มม | 500 | |
| แกน | มม | 315 | ||
| สวิงสูงสุดเหนือสไลด์ | มม | 315 | ||
| พารามิเตอร์แกนหมุนและหัวจับ | ช่วงความเร็วแกนหมุน (เปลี่ยนอัตโนมัติ) | ความเร็วต่ำ | rpm | 24-240 |
| ความเร็วปานกลาง | 70.5-705 | |||
| ความเร็วสูง | 250-2500 (สูงสุด) | |||
| แรงบิดสูงสุดของแกนหมุน | NM | 801(7.5kw) พร้อมกล่องเกียร์ | ||
| ประเภทจมูกแกน | พิมพ์ | A2-8 | ||
| ผ่านบาร์เส้นผ่านศูนย์กลาง | มม | Ø87/(อุปกรณ์เสริม Ø105) | ||
| พารามิเตอร์ส่วนฟีด | เชยมือและรูทะลุ | มม | Ø250(Ø80) | |
| กำลังมอเตอร์แกนหมุน | กิโลวัตต์ | มอเตอร์อินเวอร์เตอร์ 7.5/11/15 | ||
| ช่วงรางนำแกน Z | มม | 390 | ||
| แกนนำแนวแกน X | มม | 210 | ||
| การเดินทางแกน X | มม | 295 | ||
| การเดินทางแกน Z | มม | 750/1000/1500 | ||
| ความเร็วในการป้อนอย่างรวดเร็วของแกน X, Z | เมตร/นาที | 4/8 | ||
| ติดตาม | ข้อมูลจำเพาะทางเชิงเส้นของแกน X | NM | 6 | |
| ข้อมูลจำเพาะทางเชิงเส้นของแกน Z | NM | 10( เตียงเกิน 1500) | ||
| หอมีด | แบบฟอร์มที่พักเครื่องมือไฟฟ้า | พิมพ์ | แบบแนวตั้ง 4 ตำแหน่ง (ตัวเลือกแบบแนวนอน 6 ตำแหน่งหรือแบบโครงสำหรับตั้งสิ่งของ) | |
| ข้อกำหนดเครื่องมือ | มม | 25*25 | ||
| Tailstock | เส้นผ่านศูนย์กลางปากกาหางปลา | มม | Ø75 | |
| Tailstock ปากกาขนนกเดินทาง | มม | 120 | ||
| เทเปอร์ปากกาขนนก | มม | MT-#5 | ||
| อื่น | ขนาดเครื่อง | ม | 2.4/2.7/3.2*1.6*1.7 | |
| ขนาดแพ็คเกจ | ม | 2.6/2.9/3.4*1.8*2.1 | ||
| น้ำหนักรวม | ตู่ | เกี่ยวกับ 3.1/3.3/3.7 | ||
อุปกรณ์เสริมมาตรฐาน:
1. ระบบควบคุม GSK TC3;มอเตอร์แกนหมุนความเร็วอินเวอร์เตอร์ 7.5kw
2. เกียร์ธรรมดาแบบแกนหมุนสามสปีด;Ø82 เส้นผ่านศูนย์กลางรูแกน
3. ป้อมปืนเครื่องมือ 4 ตำแหน่ง
4. เครื่องมือและกล่องเครื่องมือ
5. แผ่นปรับระดับ
6. Ø250 เชย 3 ขากรรไกรแบบแมนนวล
7. ฝาปิดสนิท
8. ระบบหล่อลื่นอัตโนมัติ
9. ระบบทำความเย็น
10. หน่วยมือ
11. ไฟทำงาน
12. หางปลาแบบแมนนวล
13. เอกสารทางเทคนิค
อุปกรณ์เสริม:
1. ป้อมปืนเครื่องมือ 6 ตำแหน่ง
2. หางปลาไฮดรอลิก
3. เปลี่ยนหัวจับแข็งแบบแมนนวลเป็นหัวจับไฮดรอลิกแบบแข็ง
4. หัวจับไฮดรอลิกแบบแข็งเปลี่ยนเป็นหัวจับไฮดรอลิกแบบกลวง
5. ระบบ FANUC
โครงสร้างลำตัว:

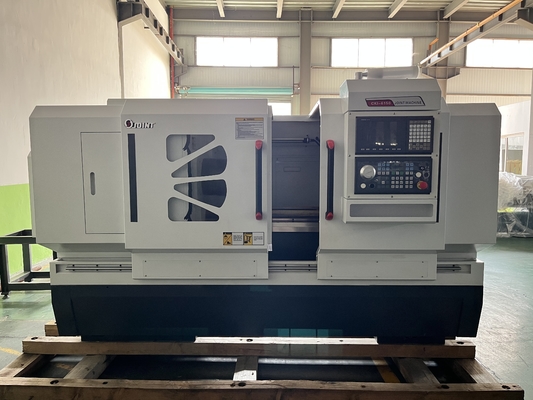

ภาพรวม:
บรรจุุภัณฑ์:
