รายละเอียดสินค้า:
การชำระเงิน:
|
3 แกน: | ทางสี่เหลี่ยม | แกน X เคลื่อนที่: | 1200MM |
---|---|---|---|
แกน Y เคลื่อนที่: | 700mm | การเดินทางในแกน Z: | 600 มม. |
ฟีดอย่างรวดเร็ว: | 15/15/12 m / นาที | ฟีดตัด: | 8 เมตร / นาที |
ความเร็วแกน: | 8000rpm | ใบสมัคร: | ทำแม่พิมพ์ |
แสงสูง: | เครื่อง cnc vmc,ศูนย์กัดแนวตั้ง |

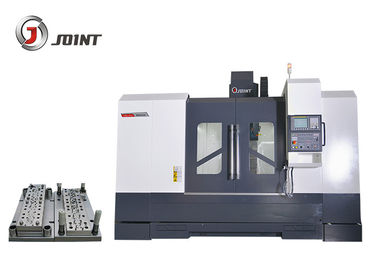

ศูนย์เครื่องจักรกลซีเอ็นซี VMC1270
1. ทางสไลด์แกน X, Y, Z แกนถูกดับและจับยึดกับรางแม่พิมพ์
2. ความแข็งแกร่งสูงเครื่องร่างกายให้แน่ใจว่าต้องการตัดสามารถพบได้
3. การมีเพศสัมพันธ์, แบริ่งแกนหมุน, แกน, บอลสกรู, วิธีสไลด์เชิงเส้น, เครื่องมือนิตยสาร,
กระบอกสูบที่ไม่เปิดปั๊มและชิ้นส่วนสำคัญอื่น ๆ นำเข้าจากเยอรมันญี่ปุ่นและ
แบรนด์ ชั้นนำของไต้หวัน เพื่อให้มั่นใจในคุณภาพและความแม่นยำสูง
4. รุ่นผลิตภัณฑ์ที่สมบูรณ์ตั้งแต่ 540 ถึง 1890 เหมาะสำหรับขนาดเล็กถึงขนาดกลาง
การแปรรูปแม่พิมพ์
5. การกำหนดค่าแบบแยกส่วนสามารถให้ตัวเลือกที่กำหนดเองเพื่อตอบสนองลูกค้าที่แตกต่างกัน
ความต้องการการประมวลผล: น้ำหล่อเย็นแกน, ประเภทเกียร์แกนกรณี 12000-15000
แกนเชื่อมต่อโดยตรง รอบต่อนาที / นาที

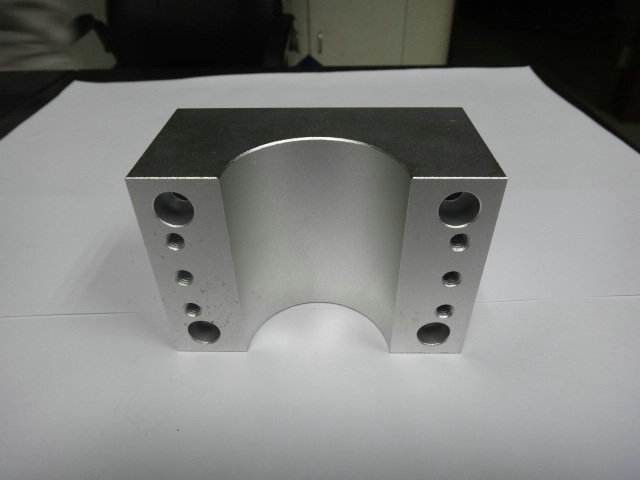

6. เครื่องนี้มุ่งเน้นไปที่การประมวลผลแม่พิมพ์มันยังเหมาะกับการประมวลผลชิ้นส่วนช่าง
7. ในรุ่นเซเรียอาเหนือ 1580 ใช้เทคนิคการควบคุมอุณหภูมิ (สิทธิบัตรของเรา)
เพื่อให้มั่นใจเสถียรภาพและความถูกต้องสำหรับการประมวลผลเป็นเวลานาน
1. ไต้หวันแบรนด์ที่มีชื่อเสียงความเร็วสูงและแกนหมุนที่มีความแม่นยำสูง
2. เครื่องมือนิตยสารทางเลือก
3. มีความแข็งแรงสูงหล่อทรายเรซิน
4. ตลับลูกปืน NSK นำเข้าจากญี่ปุ่น
5. ระบบหล่อลื่นอัตโนมัติเป็นระยะ
6. ฝาครอบอย่างเต็มที่
7. ระบบควบคุม Fanuc, Simens, Mitsubishi, Syntec CNC
แบบ | หน่วย | VMC1270 | ||
การท่องเที่ยว | แกน X | มิลลิเมตร | 1200 | |
แกน Y | มิลลิเมตร | 700 | ||
แกน Z | มิลลิเมตร | 600 | ||
ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 150-750 | ||
โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 1360 * 700 | |
แม็กซ์ โหลดของตาราง | กิโลกรัม | 1000 | ||
สล็อต T | ชิ้นมมมม | 5-18-152.5 | ||
ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0.01 / 0.008 / 0.008 | |
ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,008 / 0,006 / 0,006 | |
แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 8000 | |
แกนเรียว | BT50 | |||
เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ155 | ||
หมุดย้ำรุ่น | BT40 45 ° | |||
ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 15/15/12 | |
ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 8 | |
นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 20 |
เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 134/250/15 | ||
เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 185 | ||
ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 110/200/15 | ||
เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 200 | ||
กำลังการผลิตไฟฟ้ารวม | KVA | 35 | ||
น้ำหนักของเครื่อง | กิโลกรัม | 9800 | ||
มิติ | มิลลิเมตร | 3560 * 3300 * 3100 |
ระบบควบคุม Fanuc
แกนหมุน 8000 รอบต่อนาที
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
อินเตอร์เฟซ RS232 + แสงทำงาน
กล่องเครื่องมือและเครื่องมือ
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
เครื่องแลกเปลี่ยนความร้อน
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
