รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | เครื่องตั้งศูนย์ VMC1890 | ขนาดของตาราง: | 2000 * 900mm |
---|---|---|---|
แกน X / Y / Z เคลื่อนที่: | 1800/900 / 680mm | แกนหมุน: | BT50 6,000 รอบต่อนาที |
มอเตอร์แกนหมุน: | 15kw | ระยะห่างระหว่างแกนหมุนและโต๊ะ: | 160-840 มม |
น้ำหนักสุทธิ: | กก. 13500 | รับน้ำหนักสูงสุด: | 1600 กก. |
แสงสูง: | เครื่องกัดซีเอ็นซีศูนย์กัดแนวตั้ง,vertical milling center |
15kw 6000 รอบต่อนาที BT50 Spindle แนวตั้ง CNC Machinng เครื่องมือ VMC1890
รายละเอียดด่วน:

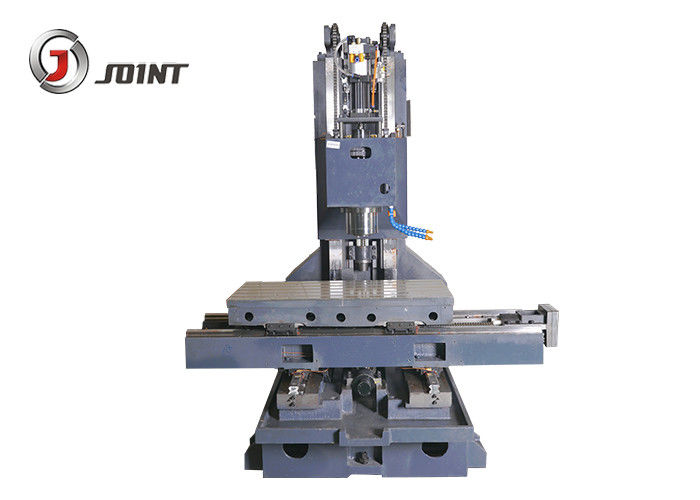

1. สำหรับศูนย์การตัดเฉือนแนวตั้งชนิดแข็งรางรางตัวนำของเครื่องมือเครื่องเป็นแบบสองชั้น ฐานเครื่องคือการออกแบบชนิดกล่องประสานงานกับคอลัมน์ช่วงยืนขนาดใหญ่มันเป็น 40% กว้างกว่าเครื่องมือเครื่องจักรชนิดเดียวกันอื่น ๆ การออกแบบสอดคล้องกับหลักการกลศาสตร์
2. ใช้บอลสกรูความแม่นยำสูงเกรด C3 และตลับลูกปืนแบบดึงก่อนเพื่อรักษาความแข็งแกร่งและความแม่นยำ
3. การหล่อของเครื่องมือเครื่องจักรซึ่งส่งออกไปยัง DMG เป็นเหล็กหล่อเทาคุณภาพสูงคุณภาพสูงพร้อมการบำบัดด้วยการขูดมือรางรถไฟมาจากแบรนด์ที่มีชื่อเสียงของไต้หวันรับประกันความแม่นยำและยืดอายุการทำงานของเครื่องมือ
คำถามที่พบบ่อย
ถาม: ฉันควรแจ้งข้อมูลใดให้ฉันทราบหากฉันต้องการรับข้อเสนอผลิตภัณฑ์
: 1. ขนาดของชิ้นงานของคุณ
2. ระบบซีเอ็นซีที่คุณต้องการถ้าคุณต้องการประเภทซีเอ็นซี
3. การวาดชิ้นงานถ้าคุณมี
ถาม: จะควบคุมคุณภาพของกระบวนการผลิตได้อย่างไร
ตอบ: เรามีผู้ตรวจสอบคุณภาพระดับมืออาชีพเพื่อตรวจสอบคุณภาพของผลิตภัณฑ์สำเร็จรูป
ถาม: เป็นไปได้ที่จะเข้าเยี่ยมชมโรงงานของคุณ?
เป็น: มันสะดวกมากที่จะเยี่ยมชมเราและลูกค้าทั้งหมดจากทั่วโลกได้รับการต้อนรับอย่างมากของ
Q: มีอะไร MOQ?
A: ขั้นต่ำคือ 1 เซ็ต
ถาม: การประกันคุณภาพและบริการคืออะไร
A: เรามีการรับประกันหนึ่งปีและการตรวจสอบคุณภาพ 100% ก่อนที่จะส่ง เราจะตอบข้อความของคุณภายใน 24 ชั่วโมงเพื่อแก้ปัญหาของคุณ
ข้อมูลจำเพาะของ Vertical machine center VMC1890
แบบ | หน่วย | VMC1890 | ||
การท่องเที่ยว | แกน X | มิลลิเมตร | 1800 | |
แกน Y | มิลลิเมตร | 900 | ||
แกน Z | มิลลิเมตร | 680 | ||
ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 160-840 | ||
โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 2000 * 900 | |
แม็กซ์ โหลดของตาราง | กิโลกรัม | 1600 | ||
T slot | ชิ้นมมมม | 5-22-165 | ||
ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0.012 / 0.01 / 0.008 | |
ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0.01 / 0.008 / 0.007 | |
แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 6000 | |
แกนเรียว | BT50 | |||
เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ190 | ||
หมุดย้ำรุ่น | BT50 45 ° | |||
ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 15/15/12 | |
ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 8 | |
นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 20 |
เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 134/200/15 | ||
เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 185 | ||
ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 110/200/15 | ||
เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 200 | ||
กำลังการผลิตไฟฟ้ารวม | KVA | 45 | ||
น้ำหนักของเครื่อง | กิโลกรัม | 13500 | ||
มิติ | มิลลิเมตร | 4860 * 4300 * 3600 |
อุปกรณ์มาตรฐาน:
ระบบควบคุม Fanuc
แกนหมุน 6000 รอบต่อนาที
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
อินเตอร์เฟซ RS232 + แสงทำงาน
กล่องเครื่องมือและเครื่องมือ
อุปกรณ์เสริม:
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
เครื่องแลกเปลี่ยนความร้อน
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
