รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | ศูนย์เครื่องจักรแนวตั้ง VMC1370 | ขนาดของตาราง: | 1400 * 710mm |
|---|---|---|---|
| แกน X / Y / Z เคลื่อนที่: | 1300/700 / 650mm | มอเตอร์แกนหมุน: | 15kw |
| แกนเรียว: | BT50 45 ° | ระยะห่างระหว่างแกนหมุนและโต๊ะ: | 150-800 มม |
| น้ำหนักสุทธิ: | 10300kg | รับน้ำหนักสูงสุด: | 1000 กิโลกรัม |
| แสงสูง: | เครื่อง cnc vmc,เครื่องกัดซีเอ็นซี |
||

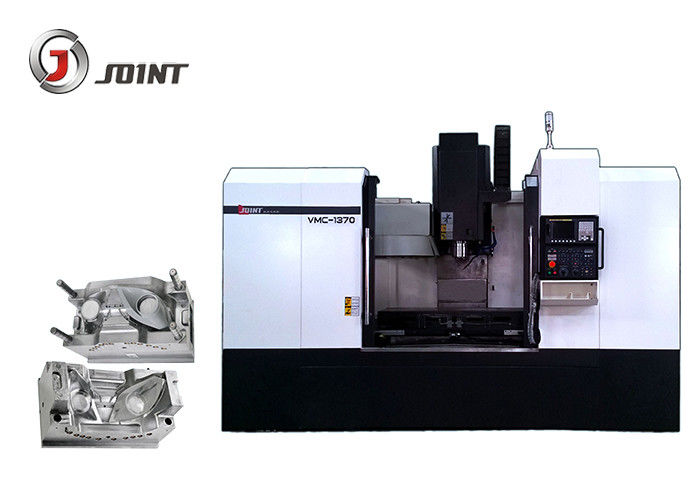

15KW BT50 ไต้หวันแกนแนวตั้งเครื่องศูนย์ VMC1370 1300mm X แกนท่องเที่ยว
รายละเอียดด่วน:
1.VMC1370 เป็นศูนย์เครื่องจักรกลความเร็วสูงชนิดใหม่ซึ่งใช้กันอย่างแพร่หลายในกระบวนการตัดเฉือนเช่นการกัดการกรีดและการเจาะในอุตสาหกรรมการทำแม่พิมพ์และชิ้นส่วน
2. มันใช้แกนหมุนความเร็วสูงความเร็วสูงสุดถึง 8000 RPM และความเร็วในการเคลื่อนที่อย่างรวดเร็วของ worktables (Axes-X / Y) ถึง 15000 mm / min เหมาะสำหรับการผลิตแม่พิมพ์
3. การออกแบบโครงสร้างที่กะทัดรัดและเหมาะสมทำให้ลูกตาดูสะดุดตาเป็นพิเศษ
4. ตัวควบคุมซีเอ็นซีที่น่าเชื่อถือที่สุดในอุตสาหกรรมที่ขับเคลื่อนโดย FANUC 0i-MF
คุณสมบัติของสินค้า:
1. HIWIN หน่วยส่งใช้คู่มือเชิงเส้นที่แม่นยำและความเร็วสูงและ ballscrew บดเกรด C-3
2. ความเร็วสูงที่ถูกต้องแม่นยำแกนกลและเซอร์โวมอเตอร์แกนทำให้มั่นใจได้ว่าแรงเฉือนที่เชื่อถือได้และเอาท์พุทแรงบิด
3. การหล่อเหล็กฐานหนึ่งและการออกแบบที่ไม่ซ้ำกันของโล่ป้องกันฝุ่นแน่นขนาดกะทัดรัด
4. ระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์และระบบระบายความร้อนและแสงสว่างติดตั้ง
5. คอนโทรลเลอร์ CNC ยี่ห้ออื่น ๆ , รางแข็งหรือรางเชิงเส้นและแกนที่ 4 เป็นตัวเลือกเพื่อตอบสนองความต้องการด้านการเงินและด้านเทคนิคของคุณโดยเฉพาะ
6. หน่วยเครื่องและชิ้นส่วนที่สำคัญคือการหล่อเหล็กเรซินแข็งได้รับผ่านการรักษาริ้วรอย, ขจัดความเครียดภายในเพื่อให้แน่ใจว่าโครงสร้างทนทานและมีเสถียรภาพ
ข้อมูลจำเพาะของ Vertical machine center VMC1370
| แบบ | หน่วย | VMC1370 | ||
| การท่องเที่ยว | แกน X | มิลลิเมตร | 1300 | |
| แกน Y | มิลลิเมตร | 700 | ||
| แกน Z | มิลลิเมตร | 650 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 150-800 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 1400 * 710 | |
| แม็กซ์ โหลดของตาราง | กิโลกรัม | 1000 | ||
| T slot | ชิ้นมมมม | 5-18-152.5 | ||
| ความแม่นยำของตำแหน่ง | แกน X / Y / Z | มิลลิเมตร | 0.01 / 0.008 / 0.008 | |
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X / Y / Z | มิลลิเมตร | 0,008 / 0,007 / 0,007 | |
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 8000 | |
| แกนเรียว | BT50 | |||
| เส้นผ่าศูนย์กลาง | มิลลิเมตร | Φ155 | ||
| หมุดย้ำรุ่น | BT40 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X / Y / Z | เมตร / นาที | 15/15/12 | |
| ฟีดตัด | แกน X / Y / Z | เมตร / นาที | 8 | |
| นิตยสารเครื่องมือ | ประเภทร่ม | ขนาด | เครื่องมือ | 20 |
| เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 6 | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 135/250/15 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 185 | ||
| ประเภทแขน | ขนาด | เครื่องมือ | 24 | |
| เวลาเปลี่ยนเครื่องมือ (TT) | วินาที | 3.5s | ||
| แม็กซ์ เส้นผ่าศูนย์กลาง / / ความยาว / น้ำหนักของเครื่องมือ | มิลลิเมตร | 110/250/15 | ||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด (ไม่มีเครื่องมือติดกัน) | มิลลิเมตร | 200 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 35 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 10300 | ||
| มิติ | มิลลิเมตร | 3560 * 3300 * 3100 | ||
อุปกรณ์มาตรฐาน:
ระบบควบคุม Fanuc
แกนหมุน 8000 รอบต่อนาที
ฝาปิดแบบเต็ม
ระบบตำแหน่งตัวเข้ารหัสแกนหมุน
ระบบป้อนกลับภายในสามแกน
ระบบหล่อลื่นอัตโนมัติ
ระบบนิวเมติก
อินเตอร์เฟส RS 232
หน่วยปฏิบัติการ
อินเตอร์เฟซ RS232 + แสงทำงาน
กล่องเครื่องมือและเครื่องมือ
อุปกรณ์เสริม:
ซีเมนส์คอนโทรลเลอร์หรือระบบควบคุมอื่น ๆ
แกนน้ำมันหล่อเย็น
เครื่องแลกเปลี่ยนความร้อน
นิตยสารเครื่องมือประเภทร่ม
นิตยสารเครื่องมือประเภทแขน
สกรูลำเลียงอัตโนมัติประเภท
นิตยสารเครื่องมือประเภทโซ่
ตารางหมุนแกน 4
แหวนสเปรย์แกนหมุน
