รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | VTC500H | travle: | 500 * 400 * 300 มม |
|---|---|---|---|
| ความเร็ว: | 15000/20000 / 24000rpm | มอเตอร์แกนหมุน: | 2.2 / 3.7kw |
| น้ำหนักสุทธิ: | 2800kgs | ประเภท ATC: | เครื่องมือ 16 ตัวหนีบแขน ATC |
| แสงสูง: | ซีเอ็นซีศูนย์แตะศูนย์เจาะและแตะ,drilling and tapping center |
||

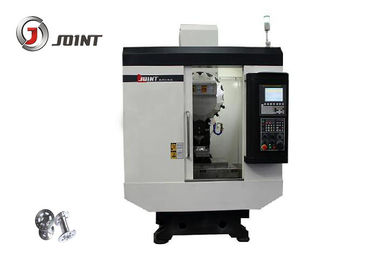

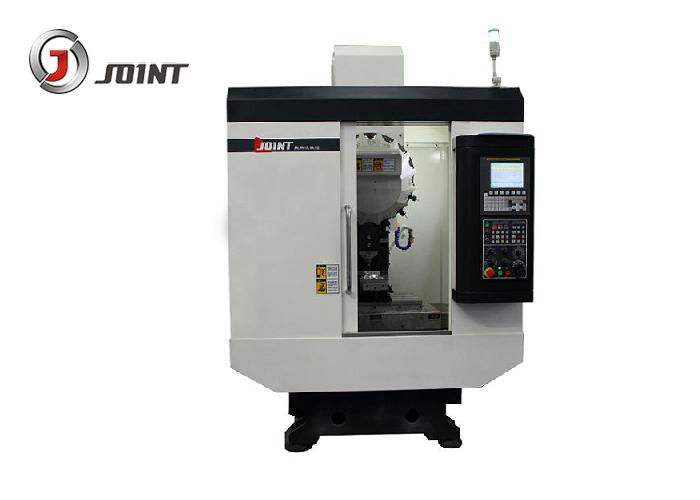

VTC500 เครื่องเจาะและเครื่องอัด cnc ความเร็วสูงประสิทธิภาพสูง
คุณสมบัติของสินค้า:
1. ชิ้นส่วนหลักของลำตัวถูกหล่อด้วยเหล็กหล่อคุณภาพสูง
2. กล้ามเนื้อและกระดูกภายในมีความเข้มแข็งทั้งหมดของพวกเขาได้รับการปฏิบัติโดยแบ่งเบาบรรเทา
3. และการวิเคราะห์องค์ประกอบไฟไนท์จะดำเนินการโดยซอฟต์แวร์ออกแบบพิเศษ
4. มันมีลักษณะของความแข็งแรงสูง, เสถียรภาพที่ดี, และไม่ใช่เรื่องง่ายที่จะทำให้เสียโฉมของ
5. ตรวจสอบความแข็งแกร่งของเครื่องทั้งหมดและเสถียรภาพความแม่นยำของการใช้งานในระยะยาว
คุณสมบัติแกน:
1. โครงสร้างหัวแกนหมุน, การเสริมสร้างภายใน, p4 แม่นยำสุดลูกปืนมุม
2. การออกแบบการรองรับระยะยาวสามารถทำให้แกนหมุนมีความแข็งแรงในแนวรัศมีและแนวแกนตามแนวแกนและกำจัดแรงสั่นสะเทือนที่เกิดจากการตัดภาระหนัก
3. การกำหนดค่าของแกนหมุนไต้หวัน Ruiying ความเร็วสูงสุดถึง 20,000 รอบการปฏิวัติ
4. การส่งผ่านการมีเพศสัมพันธ์ที่มีความแม่นยำแบบไม่มีช่องว่างความแม่นยำในการส่งสูง
5. แกนเฉื่อยต่ำมีความไวต่อแกนหมุน bt30 ในระหว่างการกรีดฟันความเร็วสูง
6. และมอเตอร์เพลาหลัก adopts แหล่งจ่ายไฟเพื่อรับและความเร็วของการตอบสนองมอเตอร์เพลาหลักเป็นไปอย่างรวดเร็ว
7. การออกแบบของจมูกเพลาหลักกับม่านอากาศเพลาหลักสามารถป้องกันการเข้ามาของเศษซากและให้แน่ใจว่าแกนแม่นยำและชีวิต
อุปกรณ์มาตรฐาน:
1. ระบบควบคุม Fanuc 0i-MF (5) พร้อมมอเตอร์
2. ระบบหล่อเย็น
3. ระบบนิวเมติก
4. ระบบหล่อลื่นอัตโนมัติ
5. แกนหมุน BT30 / 3.7KW / 12000RMP
6. ฝาครอบล้อมรอบ
สเปค
| แบบ | หน่วย | VTC500 | ||
| โต๊ะทำงาน | ขนาดโต๊ะ | มิลลิเมตร | 620 * 420 | |
| Max.Loaded of table | กิโลกรัม | 200 | ||
| T slot (ปริมาณขนาดช่องว่าง) | ชิ้นมมมม | 3-18-125 | ||
| ระยะห่างระหว่างแกนหมุนและโต๊ะ | มิลลิเมตร | 210-510 | ||
| การเดินทาง 3 แกน | แกน X | มิลลิเมตร | 500 | |
| แกน Y | มิลลิเมตร | 400 | ||
| แกน Z | มิลลิเมตร | 300 | ||
| ความแม่นยำของตำแหน่ง | แกน X | มิลลิเมตร | 0.006 | |
| แกน Y | มิลลิเมตร | 0.006 | ||
| แกน Z | มิลลิเมตร | 0.006 | ||
| ความแม่นยำของตำแหน่งซ้ำแล้วซ้ำอีก | แกน X | มิลลิเมตร | 0.005 | |
| แกน Y | มิลลิเมตร | 0.005 | ||
| แกน Z | มิลลิเมตร | 0.005 | ||
| แกนหมุน | ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 10000/12000/15000 | |
| แกนเรียว | BT30 | |||
| เครื่องมือ | รุ่นเครื่องมือจับ | BT30 | ||
| แบบหมุดย้ำตาบอด | BT30 45 ° | |||
| ฟีดอย่างรวดเร็ว | แกน X | มิลลิเมตร / นาที | 48000 | |
| แกน Y | มิลลิเมตร / นาที | 48000 | ||
| แกน Z | มิลลิเมตร / นาที | 48000 | ||
| ฟีดตัด | แกน X, Y, Z | มิลลิเมตร / นาที | 8000 | |
| นิตยสารเครื่องมือ | ATC | ขนาด | เครื่องมือ | 16T |
| เวลาเปลี่ยนไปมากเกินไป (TT) | วินาที | 2.5 | ||
| Max. ขนาดของเครื่องมือ | ใกล้ / ช่วงมม | 80/150 | ||
| น้ำหนักสูงสุดของเครื่องมือ | กิโลกรัม | 3 | ||
| เครื่องยนต์ | แม็กซ์ มอเตอร์แกนหมุน | Motor Kw | 3.7-5.5 | |
| แกน X, Y, Z | กำลังไฟฟ้า Kw / พิกัดแรงบิด Nm | 1.5 / 42 | ||
| กำลังการผลิตไฟฟ้ารวม | KVA | 10 | ||
| น้ำหนักของเครื่อง | กิโลกรัม | 3000 | ||
| มิติ | มิลลิเมตร | 1600 * 2000 * 2350 | ||
อุปกรณ์เสริม:
1. เครื่องแยกน้ำน้ำมัน
2. แกนน้ำมันหล่อเย็น
3. ตารางหมุน
4. ปืนลม
